Une protection aussi éclatante que délicate ! Une collaboration Miroiterie Singulière et Scan 3D Sud.

Le client a contacté la Miroiterie Singulière pour la création et l’installation d’un garde-corps en verre sur son escalier béton.

Vue 3D de l’escalier :

Modélisation 3D escalier
Cet escalier, 2/4 tournant, présente la particularité d’avoir un vide entre les parties haute et basse de plus de 30 cm. Afin d’éviter d’alourdir visuellement l’escalier pour lui conserver son aspect ouvert, nous optons pour un garde-corps en verre avec fixation par points, en nez de dalle.

Vue 3D du dessus pour matérialiser le « vide » à sécuriser :

Modélisation 3D escalier

Plusieurs questions se posent, d’un point de vue technique et esthétique pour assurer une protection de l’escalier, y compris dans cette partie vide.

Dans ce contexte particulier, seule une collaboration entre Miroiterie Singulière et Scan3D-Sud pouvait apporter une réponse adéquate grâce aux capacités de relevé 3D et d’ingénierie de Scan3D-Sud pour la conception de garde-corps en verre.

Ainsi, après un premier relevé 3D de l’escalier avec le scanner Trimble X7, une modélisation de ce dernier et un projet visuel du garde-corps sont réalisés.

Ci-dessous la conception 3D du garde-corps vues sous différents angles :

Modélisation 3D garde corps en verre
Modélisation 3D garde corps en verre

De là, une mise en situation est présentée au client pour qu’il valide l’esthétique et le choix des supports pour l’ensemble garde-corps en verre de son escalier.

Cette mise en situation permet au client de voir exactement comment sera son garde-corps en verre et éventuellement d’y apporter sa touche personnelle.

escalier 3D et garde corps
modélisation 3D escalier avec garde corps en verre nuage de points
Modélisation 3D escalier et garde corps

Ci-dessus : Mise en situation du projet sur les différents niveaux.

Dès cette validation, les travaux commencent, avec la pose des points de fixation par les équipes de Miroiterie Singulière.

Escalier à scanner pour installation d'un garde corps
Puis un nouveau relevé 3D est effectué pour connaitre avec précision la position des fixations (en orange sur ces photos).

Scanner 3D
Une fois les contrôles de cohérence du projet et du bon positionnement des perçages dans le verre, Scan3D-Sud génère les plans de volumes verriers.

Ces images permettent le contrôle de cohérence pour le positionnement et le perçage des verres :

plan garde corps en verre
Nuage de point
plan escalier avec garde corps en verre
plan garde corps en verre
Plan d’un des verres :

plan garde corps en verre

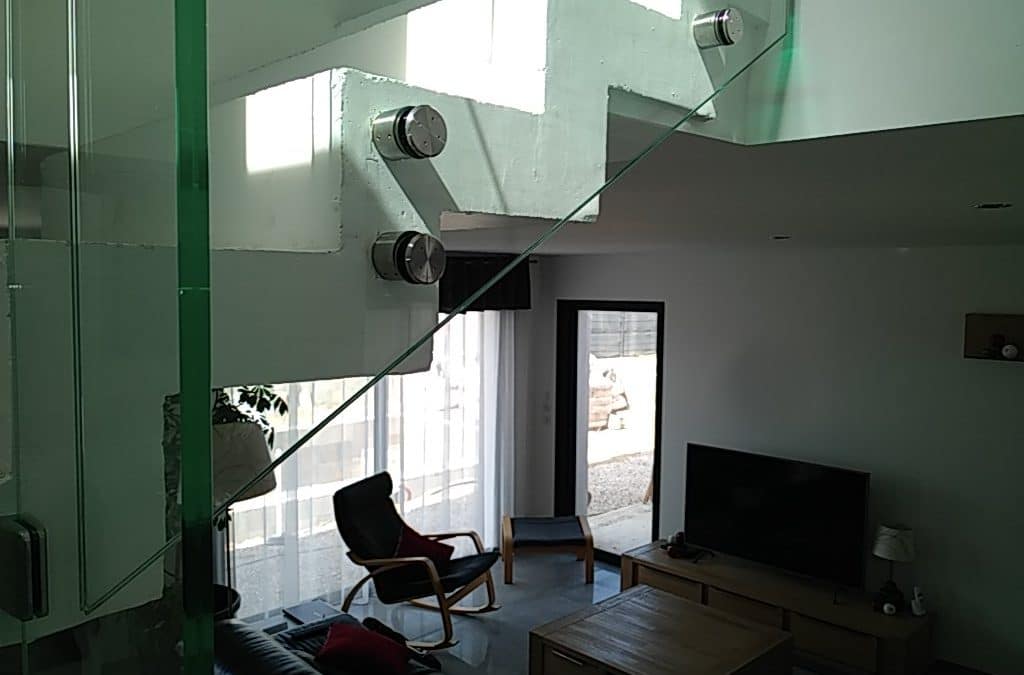

Les verres sont fabriqués puis installés par les équipes de Miroiterie Singulière avec minutie , à la grande satisfaction du client.

garde de corps d'escalier en verre
garde de corps d'escalier en verre
garde de corps d'escalier en verre

Si vous aussi vous souhaitez installer un garde corps, n’hésitez pas à nous contacter.
